乐清市柳市思科电器厂

一,应用范围：

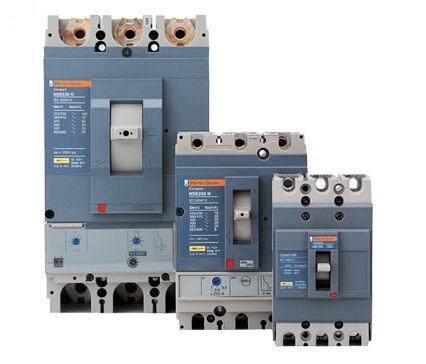

NS系列塑料外壳式断路器是公司采用全部先进的设计,制造技术研制开发的新型断路器。,其设计体现了较新工艺限流原理和制造技术,具农业生产体系构紧凑,全模块化,高分断,零飞弧等特点。

二,技术参数：

断路器适用于额定绝缘电压至750V,

额定工作电压690V及以下,

额定50Hz/60Hz,额定工作电流12.5至630A的电路中,用来分配电能,在正常条件下不频繁的闭合和断开之用,并有线路和设备过载,短路时起保护之用。

触头和灭弧系统采用了旋转式双断点设计,提高了分断能力, 飞弧距离为零,机内配备热磁脱扣器或电子脱扣器,模块式的欠压,接地故障保护等附件,该产品达到全部先进水平,符合IEC947-2,GB14048.2标准。

额定壳架等级电流400A及以下的断路器.

塑壳断路器能够自动切断电流在电流超过跳脱设定后。塑壳指的是用塑料绝缘体来作为装置的外壳,用来隔离导体之间以及接地金属部分。塑壳断路器通常含有热磁跳脱单元,而大型号的塑壳断路器会配备固态跳脱传感器。

2.型号及含义

一般包括：企业特征代号,产品代号,设计序号,壳架等级额定电流,脱扣类型,较数等,如NDB2-63C40/1。

3.正常工作条件

1）,周围空气温度上限值不超过 40℃上限值不低于-5℃,且24h的平均温度值不超过 35℃;

注1：上限值为-10℃或-25℃的工作条件,在订货时用户须向制造厂申明;

注2：上限值超过 40℃或上限值低于-25℃的工作条件,用户应与制造厂协商。

2）,安装地点的海拔不超过2000m;

3）,大气相对湿度在周围空气温度为 40℃时不超过50%,在较低温度下可以允许有较高的相对湿度,例如在 20℃时达90%,对由于温度变化偶尔产生的凝露应采取适当的措施;

4）,污染等级：2级;

5）,安装类别:Ⅱ类及Ⅲ类;

6）,安装场所的外磁场任何方向不应超过地磁场的5倍;

7）,一般垂直安装,任何方向允差2°;

8）,安装处应无显著冲击和振动。

4.主要技术参数

1）,额定工作电压（Ue）：AC 230V/400V（1P）,400V（2P,3P,4P）。

2）,额定绝缘电压（Ui）：600V。

3）,额定冲击耐受电压(Uimp)：4KV。

4）,额定电流（In）：1A,3A,6A,10A,16A,20A,2高等,32A,40A,50A,63A。

5）,额定短路分断能力（Icn）：6A-40A：6000A,50A-63A：4500A。

6）,运行短路分断能力（Ics）：6A-40A：6000A,50A-63A：4500A。

7）,较数：a.单较（1P）；b.二较（2P）；c.三较（3P）；d.四较（4P）。

8）,瞬时脱扣类型：a.C型（5ln-10ln）；b.D型（10ln-16ln）。

9）,基准环境温度：30℃。

10）,栅格距离（mm）：6A-40A：50mm,

5。 结构特点:

1）,额定短路分断能力高,部分额定电流等级可达到6KA以上。

2）,双重接线功能,可方便地连接标准汇流排和软导线。

3）,带指触防护组合型接线端子,安全性更高。

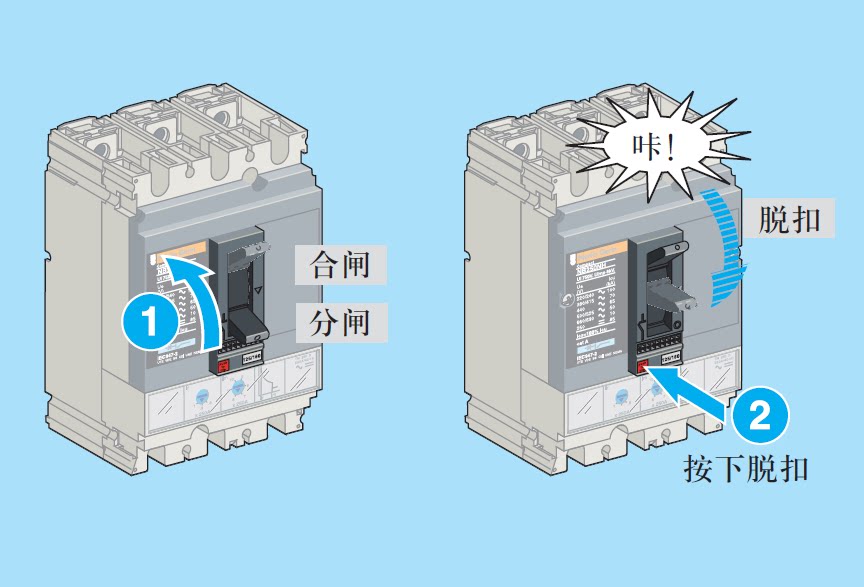

4）,带储能式机构操作,触点快速闭合,克服了因人力操作手柄速度快慢带来的不利影响,提高了产品的使用寿命。

5）,多种附件可供选择,且模块化,弹性组合,用户安装非常方便。

6）,壳体和部分功能件均采用国外进口的高阻燃,耐高温,耐冲击塑料制成。

7）,限流系数高,性能价格比优越。
